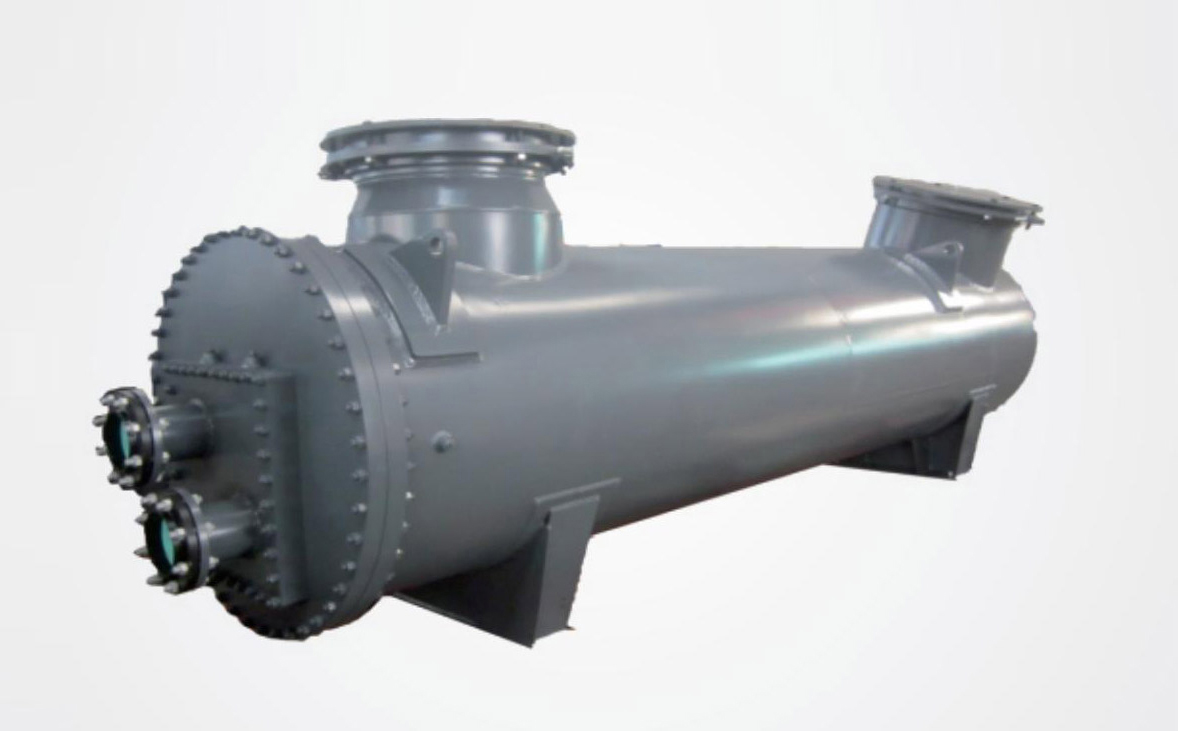

管壳式换热器是一种通过管壁实现两种温度不同流体热量交换的通用标准换热设备，在工业换热设备市场中占主导地位约64%，广泛应用于化工、石油、制药、能源等领域。

一、核心结构组成
基础部件‌：由壳体、管板、换热管束、折流板及封头箱体等核心部件构成。
流道划分‌：换热管内部形成管程，管束与壳体之间的空间形成壳程，两种流体互不接触完成热量传递。
管束排列‌：常见正三角、转角正三角、正方形、转角正方形四种排列方式，适配不同清洗和换热需求。
二、基本工作原理
高温流体从封头端进入管程，低温流体从壳体侧进入壳程。
两种流体通过换热管壁完成热量传递，实现热流体冷却、冷流体加热的工艺目标。
壳程内的折流板可调控流体流动状态，提升湍流程度以强化换热效果。
三、主流结构类型
固定管板式‌：结构紧凑造价低，适用于管壳程温差不大、壳程介质易清洗的工况。
浮头式‌：一端管板可自由浮动消除温差应力，适用温差可达80℃，支持管束抽出检修。
U形管式‌：仅设一块管板，管束可自由伸缩，耐温耐压性能优异，可承受450℃/10MPa工况。
四、核心特点与应用
优势‌：结构坚固可靠，适应性强，可适配高温高压流体工况，维护清洗便捷。
注意事项‌：当管壳程流体温差过大时，易产生较大热应力，需增设膨胀节或选用浮头式等特殊结构。
典型场景‌：覆盖石油精炼、化工生产、电力热力循环、余热回收等工业场景，在化工设备总投资中占比约30%。

（文章来源于百度文心助手）
